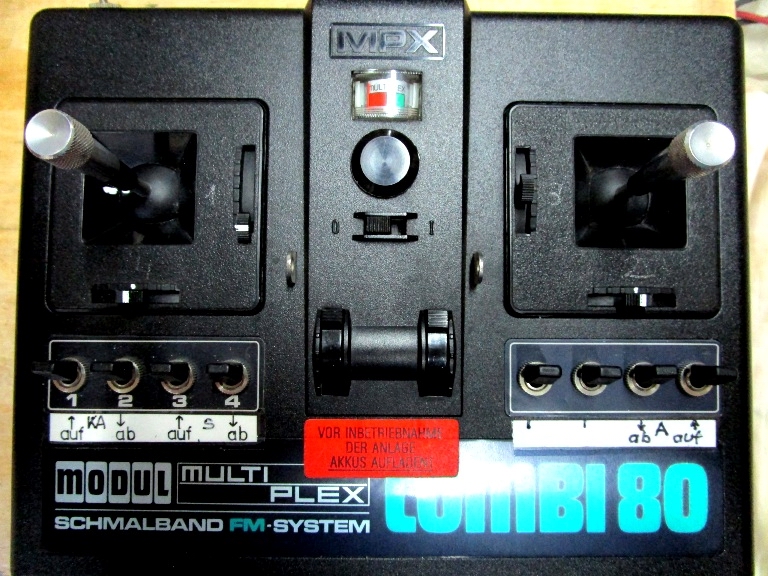

Der Beginn mit der Beschäftigung mit Nautic-Modulen brachte mir ob meiner  Unkenntnis mit dieser Materie ein böses Erwachen, als mein Freund voller  Stolz ein gebrauchtes interessantes Schiffsmodell mit zahlreichen Sonderfunk-  tionen auf den Bautisch stellte. Er bat mich das Modell in funktionsfähigen Zu-  stzand zu versetzen. Es war die Seabex One von Graupner, die voll mit Robbe-  Elektronik ausgestattet war, eben mit Decodern der frühen Version.  Da die Technik auch auf diesem Sektor nicht stehen geblieben ist und die   Beschaffung von Betriebsanleitungen und Ersatzteilen alter Produkte schwie-  rig geworden ist erschwert sich der Umgang mit den Dingen. Der Zeitpunkt  zu dem das Modell gebaut wurde, wird wohl um 1982 gewesen sein, wobei  damals die erste Generation an Nautic-Modulen verkauft wurde. Das schön  gebaute und mit allen damaligen Sonderfunktionen ausgerüstete Schiff hatte  den großen Fehler, es gab den dafür notwendigen Sender mit den Schalter  Modulen nicht.  Als Einsteiger in diesem Bereich begann der Kopf zu rauchen, doch bekam  ich aus dem Forum >rc-modellbau-schiffe.de< rasch Informationen.  Die Beschaffung eines Senders mit den Switch-Modulen war nur zäh und mit   anfänglichen Falschkäufen (F 14) umzusetzen, doch mit Glück fand sich ein  Robbe Promars-Sender mit einem Switch-Modul. Durch die Kontakte im  Forum gelang die Beschaffung eines zweiten Moduls mit dem alle Decoder  gesteuert werden konnten.  Damit wart die Sache aber noch nicht gediehen, denn unklar war mir, wie die  Sonderfunktionen (SOFU) zur Funktion gebracht werden können. Hinweise  der Forumkollegen hellten nur langsam die Sache auf.  Die Funktion der Nautic Module  Grundsätzlich ist es bei allen Herstellern so, dass jeder Switch-Coder im  Sender an einem Sendekanal angeschlossen wird. Mit dessen Elektronik  wird das Sendersignal nach der Anzahl der vorhandenen Schalter unterteilt  und im Decoder Modul werden die Teilsignale den Decoder Ausgängen für  die einzelnen SOFUs zugeteilt.  Da die frühere Elektronik noch keine höheren Ströme direkt schalten konnte,  werden von den  Decoder Ausgängen Relais beschaltet. Über die Schaltkon-  takte der Relais können die einzelnen SOFUs mit separaten Stromquellen  versorgt werden.  Zu beachten ist, dass bei den älteren Systemen die Stromversorgung der  Decoder aus dem Empfänger nicht mit der Stromversorgung der SOFUs  in Kontakt kommen darf, da viele Decoder Systeme (zB. Multiplex Multi  Naut) über die Masse-/Minusleitung arbeiten!  Eine Verbindung mit der auf  Plus-Leitung arbeitenden Empfänger führt zu schweren Schäden!  Es ist für die Verwendung der diversen Nautic Systeme unbedingt deren  Betriebsanleitung zu lesen, um Schäden an altersbedingt schwierig zu  beschaffenden Ersatzteilen zu verhindern.  Vom freundlichen Servicedienst bei Multiplex konnte ich die Betriebsanlei-  tung für die alten 7 0511 Decoder und den Sendereinbau der Schalter be-  kommen. - Danke!  Hier die schwierig erhältliche und umfangreiche Betriebsanleitung für MPX  Sender Combi 80 und die zwei möglichen Multinaut-Decodereinheiten:  Multinaut Blatt 1  Multinaut Blatt 2  Multinaut Blatt 3  Multinaut Blatt 4  Bei moderneren Anlagen sind andere Betriebsanleitungen erforderlich!  Ein mahnendes Beispiel vom Happy Hunter  Nachdem ich wieder zur Inbetriebnahme eines älteren Modells, der Happy  Hunter, vom Freund ersucht worden war, sah ich dem unbesorgt entgegen,  da der zugehörige Sender vorhanden war. Allerdings ergaben sich einige   Schwierigkeiten bei dem schön und plangemäß gebauten Schiffsmodell.    Es begann beim Sender der MPX-Reihe Europa Sport Serie mit nur fünft  Kanälen. Der Erbauer hatte bereits drei Schalter Module im Sender einge-  baut, was dafür aber nicht vorgesehen war. In der Sender Betriebsanleitung  wurden die Nautic.Modulke noch nicht mal erwähnt. Er hatte zum Sender nur  einen Vierkanal Empfänger und kam mit seinen drei Schaltmodulen offenbar  zu keiner erfolgreichen Anwendung, da er im Modell nur zwei Decoder einge-  baut und mit den Relaisgruppen der SOFUs jedoch richtig verdrahtet hatte.  Leider wurde vor dem Verkauf des Modells am Flohmarkt die Zuleitung zu  den SOFUS unlieb gekappt, sodass der Neuanschluss an den Restkabeln  erahnt werden musste, aber schließlich gelang. Jedoch am Empfänger war seltsam zu sehen, dass die beiden Decoder im  Modell mittels V-Kabel an je einem Kanal angeschlossen waren. Da das   Modell mit den am Empfänger angesteckten Kabeln übergeben wurde, ging  ich davon aus, dass die Funktion derart gegeben sei. Doch bereits nach dem  ersten Versuch mit der Verdrahtung der SOFUs nach der Bauanleitung Happy  Hunter endete das mit dem Schaden am Empfängers. Die massegeschalten  Decoder ergaben mit der SOFU-Stromversorgung einen Kurzschluss! - Erst  später erfuhr ich, dass das nicht sein darf.    Im zugehörigen Sender musste ein neuer Akku untergebracht werden. Dabei  zeigte sich ein Wirrwarr an Kabeln der Switch Module und an den Steckplät-  zen der Kanäle, was nach der Betriebsanleitung des Senders nicht vorgese-  hen war. Der Sender hatte auch ein verstecktes Problem, da sich über Nacht  der neue Akku unverständlich teilentlud.  Der Versuch meinen Combi 90 Sender zu verwenden war wegen anderem  Steckersystem nicht möglich. Mein Forum Freund konnte jedoch aushelfen  und besorgte mir einen MPX Combi 80 Sender mit zwei Schalter Modulen  der jetzt einwandfrei die Anlage steuert.  Diesmal erfolgte die Stromversorgung der SOFUs mit einem strikt von der  Empfängerversorgung getrennten Akku.  Zusammengefasst ist zu sagen, dass die alten Systeme mehr Aufmerksam-  keit fordern und die Bedienungsanleitungen zu den diversen Sendern und  Decodern dringend beachtet werden müssen. Seabex One Robbe Promars Sender  mit Multiswitch Modulen Robbe Switch- und Decoder-Modul die Robbe Relais und die Verdrahtung in der Seabex Graupner Happy Hunter mit Multiplex Multinaut Modulen Multiplex Sender Combi 80 mit zwei Schalt Modulken die Relaisgruppen für den Kran
