Erfahrungen mit vintage Fernsteuertechnik


Mangels Kenntnissen in/von Elektronik ist mein Umgang mit alten Fern- steuerungen aus den Jahren nach 1955 kritisch, weil sie meistens nicht mehr richtig funktionieren. Gerne möchte ich die alten Dinger zumindest laienhaft in Schuss bringen, damit ich meinen Enkeln die ehemaligen Steuerungsmöglichkeiten zegen kann und sie die enorme technische Entwicklung erkennen können. Persönlich habe ich in den vielen vergangenen Jahren immer wieder versucht, jene Steuerungen, die in meiner Jugend unfinanzierbar waren, jetzt, im höheren Alter zu beschaffen, um selbst nachzuvollziehen zu kön- nen, wie früher Modellbauer damit umgegangen sind und welche Steue- rungsmöglichkeiten sie damals hatten. Nach dem Ankauf diverser Altanlagen stellte sich heraus, dass sie aus ver- schiedenen Gründen, selten voll funktionsfähig waren. Daher begann ich mich für dafür zu interessieren, woran es krankt und wo im Internet gele- gentlich sachdienliche Hinweise abfragbar waren, die mir helfen könnten. Auf den Informationen aufbauend, versuchte ich, meine "vintage" Steue- rungen im Rahmen meiner gerigen Möglichkeiten zu überholen und wieder in Betrieb zu nehmen. Überwiegend blieb es nur bei einer intensiven Reini- gung. Von meinen Erfahrungen und den dazu erforderlichen Details berichte ich in dieser Seite. Ich erhebe keinesfalls den Anspruch, dass alles richtig ist, so wie ich es nie- dergeschrieben und umgesetzt habe. Gerne nehme ich Informationen zur Erweiterung meines Horizonts auf und berichtige oder ergänze diese Seite. Zu diesem Bericht veranlasste mich die Beschäftigung mit der über Jahre hinweg mühsam zusammengekauften Telecont Fernsteuerungsanlage und deren mangelnder Funktion. Um die Einzelteile in Funktion zu bringen, musste ich mich zuvor in die Materie einarbeiten. Man findet heute leider keine "Alten Hasen" mehr, die von ihren damaligen Erfahrungen mit Fern- steuertechnik berichten können. Deshalb dachte ich, aufzuschreiben, was ich herausgefunden habe, um es nicht zu vergessen oder anderen Informati- onen bieten zu können. Vielleicht geht es auch anderen Alt-Modellbauern wie mir ähnlich, oder jüngere Modellbauer wollen einen kleinen Einblick in frühere Fernsteuertechnik bekommen, um zu ermessen, wie enorm positiv sich die Technik entwickelt hat. Seit ich mit 10 Jahren zum ersten Mal einen Fernsteuersender zu Gesicht bekam, ein Telecont 9 Kanal Sender, begann der Wissensdurst und der Wille, einmal eine solche Fernsteuerung zu haben und ein Modell damit zu betreiben. Das war in der Schulzeit nich realisierbar. Erst in der Mittelschule gelang es mir, einen Bausatz eines OMU Einkanal Senders zu bauen. Doch mit den vielen Batterien für die Röhrenheizung und die damals dafür notwen- dige, fehlende Anodenbatterie war der Sender nur optisch komplett gelötet, aber ob er funktioniert hätte, das konnte nicht erprobt werden. Zwar wurde auch der zugehörige kleine Röhrenempfänger gebaut, doch seine Funktions- probe ersterckte sich nur darauf, dass ich sehen konnte, dass die Röhren- heizung funktionierte. Beides habe ich später der Modellbausammlung im österreichischen Luftfahrtmuseum Aviaticum in Wiener Neustadt übergeben. Meine ersten erfolgreichen Erfahrungen mit Modellfernsteuerungen konnte ich 1966/67 mit einer OMU 8-Kanal Röhren-Fernsteuerung sammeln, die in einem Schiffsmodell eingebaut und betrieben wurde. Ein nachfolgender Be- richt über die Erlebnisse und Umstände zeigt, wie umständlich früher der Umgang mit den Fernsteuerungen war. Es gab natürlich auch schon vor der Markteinführung der OMU-Steuerung, Anlagen anderer Hersteller, die nicht in meine Nähe kamen und ich eigent- lich nicht unglücklich darüber bin, denn es war noch schwieriger, sie zu be- treiben. Nach der OMU-Steuerung erfolgte dae Kuf meiner ersten Proportionalsteue- rung Robbe T4 AM 27mhz im Jahr 1971. Nach Jahrzehnten wieder eine T4 zu, doch war deren Funktion anfangs fragwürdig. Alleine die Quarzfrage war zur Erprobung zu klären, da keine Quarze mitgeliefert wurden. Die weitere Suche nach brauchbaren Sendern und Empfängern war langwie- rig und nur bedingt erfolgreich. Einige dieser Sender und Empfänger waren notwendig, um zu einzelnen funktionsfähigen Steuerungen zu kommen. Die frühen Empfänger hatten auch bei der Stromversorgung eine andere Technik, die man heute nicht mehr kennt. - Meist ist zu sehen, dass schon je- mand in den Sendern gewerkt hat, wohl nicht unbedingt zum Vorteil, sodass von den Besitzern die Geräte vermutlich deswegen verkauft wurden. Seltsam oder dumm nur, dass die Leute immer die Quarze entfernen, was bei Anlagen mit 27mHz mit AM-Modulation zu Beschaffungsproblemen führen kann. Gleich zu Beginn möchte ich zur Auswahl und Verwendbarkeit der Quarze Bezug nehmen, denn das ist für die Funktion einer Steuerung entscheidend.			Omu 8K 27mHz (1965) Graupner Variophon S, 27 mHz (1960) Telecont S1 -3K-Fernsteuerung, 40.68mHz (1960) Telecont S2 - 9K-Fernsteuerung 27,12mHz (!960) Robbe T4, 27 mHz AM (1969) Ronne T5, 40mHz AM (1969) Robbe T6 DN, 27mhz AM (1970)
Die entscheidende Quarzfrage wird geklärt
Bericht über Quarze und ihre Unterschiede - übernommen aus RC Network.de Nachdem es speziell bei 27mHz AM Knappheit bei Quarzen gibt wurde ich von einem Verkäufer darauf hingewiesen, dass man auch Graupner SSM Quarze verwenden kann. Das stimmt, wie die Erprobung bewies. Was ist der Unterschied zwischen FM SSS (=FM) und SSM (=AM) Quarzen? Sind die miteinander kompatibel? - Nein, sie sind nicht kompatibel! FMSSS bezeichnet Graupner die Modulationsart FM "Frequenz-Modulation", während SSM bei Graupner die üblicherweise AM genannte “Amplituden-Modulation“ heißt. Beide Signal-, Sende- und Empfangssysteme sind inkompatibel, weil die Quarzschwingung auf verschiedene Art auf die Sendefrequenz aufmoduliert wird. - Daher haben die zu einer Steuerung zugehörigen Quarze verschiedene interne Schwingungsfrequenzen für den Empfang auf einem bestimmten Kanal (wegen der für die Demodulation notwendigen Zwischenfrequenz im Empfänger). Allgemein gilt: Empfängerquarze haben die niedrigere Frequenz, üblicherweise um die Zwischenfrequenz 455kHz bei FM und AM (Einfachsuperhet) Standardempfängern niedriger. (Angeblich hatten die Graupner Variophon Tipp-Fernsteuerungen 460kHz Zwischenfrequenz?) Die E-Quarze sind gleicher Bauart wie die Senderquarze. Doppelsuperquarze (DS) funktionie- ren nicht! Es gibt bei verschiedenen Anlagen auch "Mini Quarze" kleinerer Bauart, für die obige Beschreibung zutreffen. Der Grund, weshalb FM-Sender-Quarze nicht in AM-Sendern funktionieren liegt daran, dass FM-Quarze anders "schwingen". Manche Sender schwingen auf der Hälfte oder einem Drittel der Sendefrequenz (zB. Multiplex mit Halbfrequenz). Die Frequenz wird dann anschließend in der Zwischenstufe des Sender-HF-Moduls verdoppelt (oder verdreifacht) und so auf Sendefre- quenz gebracht. Anders bekommt man den für die FM nötigen Frequenzhub nicht hin. Bei AM hingegen schwing der Quarz direkt auf der Sendefrequenz. Wichtig ist bei Nachbestellung von Sender-Quarzen, den richtigen zweiten Empfänger-Quarz eventuell mit zu bestellen. Neben den oben erwähnten Modulationsarten AM, FM, ..., ist die benötigte Quarzfrequenz wichtig, die wie beschreibhen, von der Empfänger-Zwischenfrequenz abhängig ist. Beispiel:: Der Standard Sender-Quarz hat eine um 0,455mHz höhere Frequenz als der Emp- fänger-Quarz. Das heißt, bei einem *K9 = 27,045* mHz Sender-Quarz hat der K9 Empfänger- Quarz eine, um 0,455mHz niedrigere Frequenz, also nur *26,590* mHz. Tipp: Nach Möglichkeit immer Quarzpaare kaufen. Bei Verwendung von Fremdquarzen unbedingt immer einen Reichweitentest machen. (Das ist auch bei Originalquarzen empfehlenswert.) Bei Sender-Quarzen grundsätzlich immer nur Originalquarze verwenden, weil 1) die Steuerung sonst meist nicht funktioniert, 2) der Sender seine Betriebserlaubnis verliert, 3) und wenn er funktioniert, kann man evtl. Ärger mit den Nachbarn(-Kanälen) be- kommen, weil der Quarz evtl. nicht frequenzgenau arbeitet. Der Ankauf von AM-Quarzen und Empfängern ist heute bereits schwierig, da AM eine "alte Modulationsart" darstellt. Wie oben erwähnt, haben die meisten alten Steuerungen aus den Jahren um 1965 die AM Modulation. Scheinbar gehen die Empfänger verloren und nur die Sender werden verkauft Für AM sind meist Graupner SSM Empfänger, AM-Empfänger von Futaba und deren "Duplikate" von Robbe und andere gleichwertige Produkte, einwandfrei verwendbar.
OMU - Fernsteuerung
OMU -Tipp-Fernsteuerung (~1955) DieTipp-Anlage (Firma: OMU - Otto Muschner) war im Jahr1966 mein erster Kontakt mit funktionierender Fernsteuertechnik. Die Bilder des 8K-Senders mit den kleinen gelben Empfängerstufen stammen nicht von meiner ehemali- gen Steuerung, doch sie sind mit meinem Sender und Empfänger gleich. Mein Sender hatte eine kupferfarbige Lackierung. Die Steuerung hat ehemals gut funktioniert und ich konnte damit erfolgreich mein erstes Schiffsmodell betreiben. Der Sender war ein Röhrensender, der für den Betrieb der Anlage das Mit- schleppen eines externen 6V Bleiakkus(Motorrad Akku) für die Röhrenheizung erforderte. Im Sender innen bedurfte es auch noch einer auswechselbaren 145V(?) Anodenbatterie, die im Sender untergebracht war. Für die moderne und klein bauende, mehrstufige Transistor-Empfangsanlage mit Ton-Zungen- relais benötigte man ein 6V RULAG-Akkupaket (3 Akkus). Diese Empfangs- anlage war damals mit großer Sicherheit die kleinste Empfangseinheit im Handel. Ein langer Plastikschraubenzieher durfte beim Betrieb nie fehlen, denn er wurde u.U.zum temperaturabhängigen Nachtrimmen des Senders während dem Betrieb (zB. in der Sonnenhitze) gebraucht. Für den Betrieb meiner Röhren-Fernsteuerung war auch vorteilhaft, wenn zu- mindest ein Helfer mit dabei war, der beim Tragen und Nachstimmen des Senders behilflich sein konnte Zur Steuerung des Schiffs wurde eine Kinematic Rudermaschine zur Motor- steuerung: Stop-Vorwärts-Stop-Rückwärts-Stop-....verwendet. Das Ruder wurde mit einer Duomatic Rudermaschine betätigt, die größeren Ruderweg anbot.			OMU-Sender mit Empfänger Schaltstufen Musterbild Anodenbatteri RULAG Bleiakku 2V
Telecont und die Erfahrungen damit
Robbe Telecont S1 Tipp-Fernsteuerung (~1962) 2023 war es so weit, dass ich eine schön aussehende komplette Telecont S 1 3K-Tipp-Steuerung erstehen konnte. Der Sender hat einen Zweiweg-Knüppel und einen Taster zu Auslösung von Steuerimpulsen. Seine Ausgansleistung betrug im Auslieferungszustand ca. 250mW, was eine Steuerdistanz bis 2km erlaubte. Das Set sollte auf der Frequenz 40,68 mHz arbeiten.
Zum 3 K-Sender gibt es einen passenden Empfänger und zwei Rudermaschinen (=Servo). Bei einem Servo wurde angegeben, dass es durch Oxydation eventuell Kontaktmängel geben könne, die leicht behebbar wären. Mit dieser Anlage wird sich hoffentlich zeigen, wie rasch getippt werden muss, um unerschiedlich große Ruderausschläge zu erreichen und wie man mit den nur 3 Kanälen ehemals mehrere steuer- bare Funktionen realisieren konnte. Mit Prrogrammierung des Senders, wie heute, ging da nichts, da mussten im Modell andere Lösungen gefunden werden. Diese Ideen- und Lösungsfindung ist spannend. Mir schwebt vor, mit dieser Telecon Steuerung ein altes Schiffsmodell, mein Fahrgastschiff Liberty, zu steuern. Mangels Geschwindigkeitsregelung sollte mit 3 Kanälen zumindest eine Fahrt konstant voraus möglich sein. Die mögliche Umpolung mittels einer Kinematic Rudermaschine ist wegen deren Baugröße fraglich. Inzwischen habe ich mich ein wenig in die gute Bedienungsanleitung eingelesen und einiges gelernt. Insbesondere die Anschlüsse am Empfänger sind interessant. Die Funktion des Empfängers basiert auf der Schaltung von Relais, die bei einem Steuerimpuls dann die Servos in Aktion versetzen. Um auch Servos anderer Hersteller anschließen zu können, ist die Stromversorgung für den Empfängerteil und für die Servos getrennt ausgeführt. Den Graupner Fernsteuerungen dieser Epoche, den Variophon Sendern und Varioton Empfängern, liegt die gleiche Technik zugrunde. Graupner hat jedoch die Relais in den Varioton-Schaltstufen der einzelnen Kanäle untergebracht. Graupner bot auch eine Veilzahl an Rudermaschinen ein umfangrei- ches und fast alle Wünsche erfüllendes Zubehörangebot an. (...wenn man genug Geld dafür hatte). Fremdfabrikate konnten fast nicht verwendet werden, was bei Graupner eine langjährige strategische Entscheidung gewesen sein dürfte. Die mit meiner Telecont angekauften Servos von EKV, oder andere, z.B. Graupner Duomatic, Kine- matic Rudermaschinen, werden mit 6V Betriebsspannung betrieben und durch einen eigenen Servo- Stromanschluss am Empfänger versorgt. Der Empfänger selbst benötigt eine gesonderte 6V Strom- versorgung. Möchte man zweipolige Graupner Servos, zB. Bellamatic, oder Unimatic anschließen, bedarf es nur 2,4V Versorgungsspannung. Die Mischung von 6V und 2,4V Servos ist nicht möglich. Mit dem Telecont 3K-Sender drei Einkanal-Servos oder ein Einkanal- und ein Zweikanal Servo ange- sprochen werden. Der gleichzeitige Steuerung des Knüppels und des Tasters ist nicht möglich. Betreffend den Einsatz von Ein- oder Zweikanal Servos ist nach einem, am Telecont-Empfänger auf- legbaren Programmbild aus Papier, vorzugehen. Die bei GraupnerTipp-Anlagen verwendeten unter- schiedlichen Rudermaschinen werden durch den Rundstecker an der jeweiligen Varioton Schaltstufe mit Strom versorgt. Sie benötigen bei Verwendung am Telecont Empfänger Verwendung jedoch einen Telecont Stecker oder ein Zwischenkabel mit den passenden Steckern dran. Die Funktion der Zweikanal Servos mit zweiadrigem Kabel erlaubt die Steuerung von neutral nach rechts oder links, wobei bei Nullstellung des Knüppels das Servo wieder selbst in die Neutralstellung zurückkehrt. Mehrfache Steuerimpu´lse in gleicdhe Richtung sind hier möglich (zB. 2 x links). Bei Einkanal Rudermaschinen kann man durch unterschiedlich lange Tastimpulse das Servo wunsch- gemäß lange in eine Endstellung bringen. Wird die Tastung beendet, läuft das Servo in die Neutral- stellung zurück. Beim nächsten Steuerimpuls läuft das Servo allerdings in die andere Richtung bis zum Endausschlag weiter.- Es gibt jedoch Servos mit wechselbaren Steuerscheiben, zB. Graupner Unimatic, die andere Steuermöglichkeiten zulassen. Als Stromversorgung für den Sender verwende ich erhältliche Varta NiMh-Zellen in Form eines 12V Akkus mit 250mAh Kapazität (wie ehemals "Blaustrumpf"-DEAC-Akkus). Dieser bauartgleiche Akku passt auch genau ins Sendergehäuse und kann mit dem Ladekabel in 14 Stunden mit max. 25mA aufgeladen werden. Für die Stromversorgung des Empfängers und der 6V-Servos werden jeweils sechszellige Varta NiMh Akkus (wie ex DEAC) mit 330mAh verwendet, die mit max. 35mA in 14 Std. geladen werden dürfen. Natürlich kann man auch heutige NiMh-Akkus mit höherer kapazität verwenden. Der erste Funktionst der Telecont 40mHz-Steuerung Für den ersten Test der Anlage wurde der 12V Akku im Sender eingebaut und für die beiden 6V Akkus wurde ein gemeinsames Schalterkabel angefertigt, mit dem die beiden Akkus am Emfänger angeschlossen werden konnten. Nach dem Einschalten des Senders wurde auch der Empfänger ein- geschaltet und ein Steuerversuch unternommen. An den angeschlossenen Rudermaschienen gab es noch keine Bewegung. Beim Lnachfolgenden esen der Betriebsanleitung war zu sehen, dass zwei Blindstecker zusätzlich eingesteckt sein müssen. Diese Stecker fehlten und wurden angefertigt. Provisorisch wurden diese Drahtbrücken hergestellt und ein neuerlicher Test durchgeführt. Wieder gab es keine Reaktion. Durch Herumschalten mit dem Hauptschalter des Senders kam, in der Position mit der Antenne über dem Empfänger, plötzlich Bewegung bei der Zweikanalrudermaschine ZR 6 in beiden Richtungen zustande. Die Einkanalmaschine blieb regungslos. Die Zweikanalmaschine erreichte anfangs leider noch nicht immer den Endausschlag. Wurde der Sender um 90° weggedreht, waren keine Servobewegungen möglich. Bei Schalterstellung Ein am Sender war ebenfalls keine Bewegung realisierbar. Laienhaft gesehen kommt mir vor, dass der Sender eine zu geringe Sendeleistung bringt, oder der Empfänger zu schwach beim Empfang ist. Als die Oxydschicht am Schalter des Senders weg war arbeitere der Sender und wurde mehrfach ver- sucht, die Funktion der Rudermaschinen zu erproben. Die Zweikanal-Rudermaschine bewegte sich ja bereits, doch nach mehrfacher Bewegung des Ruderhorns, scheint der Endausschlag erreichbar. Bei der Einkanal-Rudermaschine war ein Kontaktproblem vom Verkäufer in Aussicht gestellt worden. Bei der Suche nach dem Kontaktfehler wurden alle Kontakte mit Kontaktspraytropfen benetzt. Auch auf der Oberseite befindet sich eine Kontaktfeder, die ebenfalls an der Eintrittsstelle ins Gehäuse einen Tropfen abbekam. Es schien mir so zu sein, dass dieser Federkontakt als Stromleiter arbeitet. Siehe da, das Servo began zu funktionieren. Der Verkäufer der Anlage hatte wie ich nur den Test am Arbeitsplatz gemacht und entschuldigte sich und bot an, die Anlage zu seinem Elektroniker zu senden, der sie zu seinen Kosten instaqndsetzen wird. Betreffend mangelnder Reichweite wurde später vom Elektronik Fachmann mitgeteilt, dass die beiden HF-Transistoren nicht mehr richtig funktionieren und dass sie erstzt werden müssen, was zu einer not- wendigen Änderung und damit zu einem neuen HF-Teil führt, da heutige Transistoren und Bauteile ein- gebaut werden müssen. Diese Aussage bewegte mich dazu, für meinen schon lange gesammelten Teleclont S2 9K-Sender mit 27mHz, zumindest eine Empfängergrundstufe zu beschaffen. Ein zufällig im Internet gefundenes Konvolut enthielt neben angerosteten Bootsmotoren eine Kinematic- und Bellamatic Rudermaschine und eine Telecont 3K-Empfängergrundstufe. Doch mein Sender mit neuem 12V-Akku und der Konvolut- Empfänger zeigten die gleiche mangelhaften Funktion wie zuvor bei der 40mHz Steuerung. Auch diese Anlage kam nur auf 30cm Reichweite. Die Verzweiflung war groß! Nach jahrelangem Suchen nach Telecont Teilen fand sich plötzlich noch eine komplettre Telecont 9K Steuerung, die gut aussah und die ich "relativ günstig" kaufen konnte. Wie sich herausstellte war sie aber in schlechterem Zustand als die beiden von zuvor erwähnten. Zum Glück hatte ich den Elektronikfachmann gefunden, der die Anlagen reparieren konnte.- Kurz gesagt stellte sich heraus, dass dere Empfänger bei der gekauften 40mHz Anlage ein 27mHz Empfänger war, mein Konvolut Empfänger jedoch ein 40mHz Empfänger war. Nach Zuordnung der Empfänger zü den jeweiligen Sendern war die Funktion gegeben. Meine zweite 27mHz Anlage benötigte eine neu HF-Platine im Sender und schwerwiegende Reparaturen in den Empfängerstufen, nachdem diese vom Vorbesitzer elektronhisch maltretiert worden waren. Heute funktionieren beide Anlagen und die 40mHz Anlage ginht an den Verkäufer zurück, der auch meine Repa-' raturkosten übernahm. Zu einem späteren Zeitpunkt wurde nun meine erste reparierte 27mHz 9K Anlage getestet und die diver- sen Rudermaschinen daran angepasst und erprobt. Plötzlich fiel wieder ein Kanal aus und die Anlage wurde nochmals zum Techniker geschickt. Wieder waren 2 zuvor noch funktionierende Alt-Transistoren (AC 125 und AC 126) gestroben. Die Beschaffung der Transistoren war noch möglich, aber kostspielig. Jetzt funktioniert wieder alles und ich konnte die Einheit in ein Schiffsmodell einbauen.


Drei Kanal Sender, Empfänger,Servos Funktionsvideo	Ansicht des Senders	die Technik	ser Telecont 3K-Empfänger

Stromversorgungsanschlüsse für Empfänger und Servos	Zweikanal Rudermaschine EKV ZR 6

Einkanal Rudermaschine EKV Rekord	Seitenansicht	Untersicht	der seltsame "Motor" der Steuerscheibe

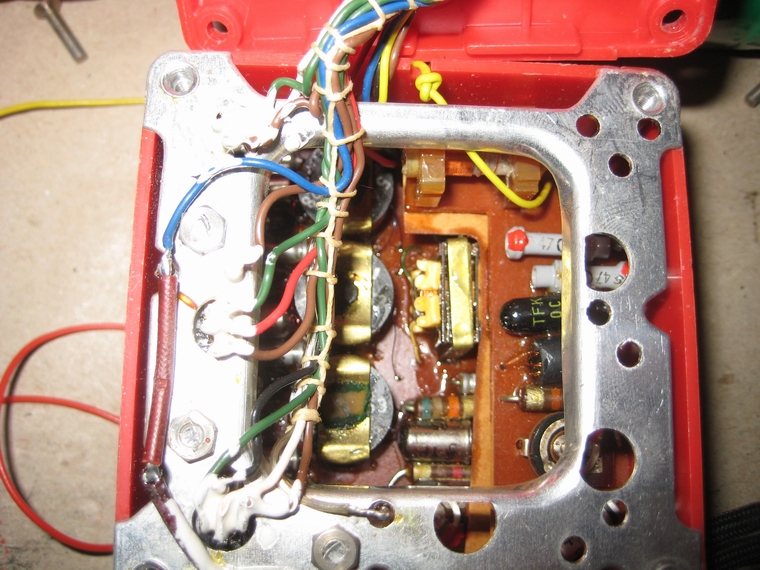

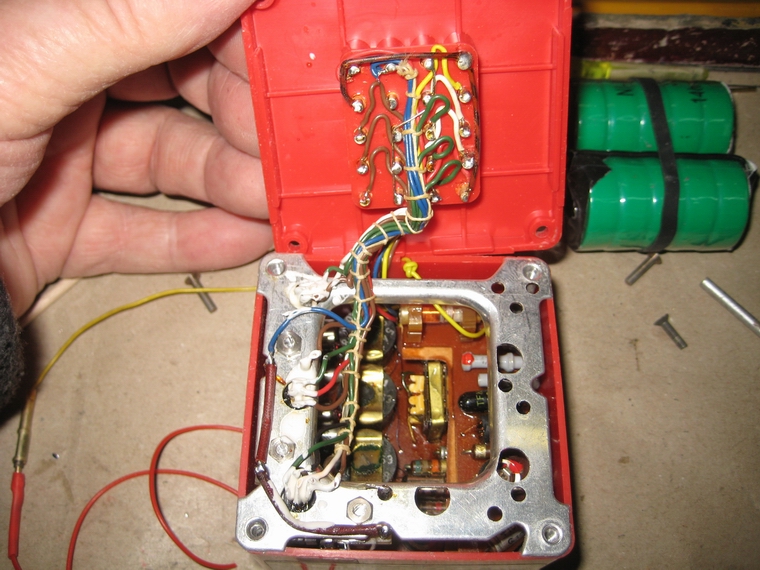

Blick in den Empfänger	solide Technik	Programmschemata für 3 Kanäle	roter Punkt zeigt Schalterstellung EIN
Graupner Grundig Variophon - Varioton

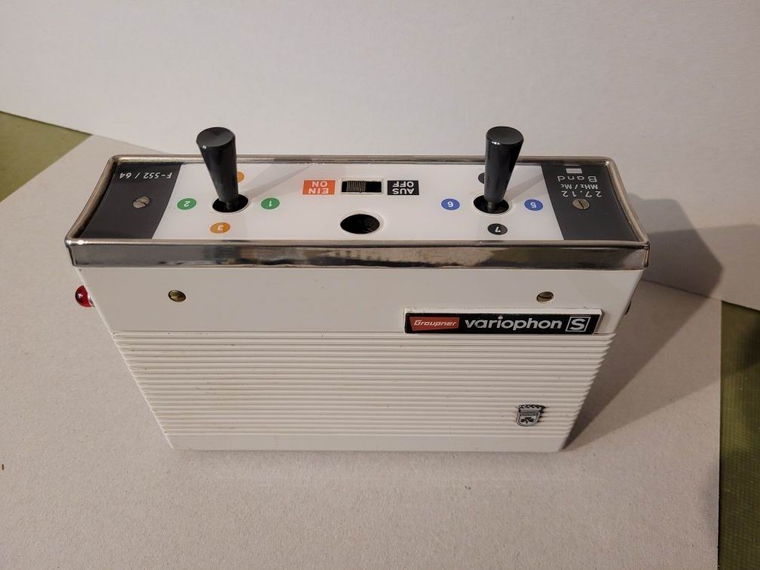

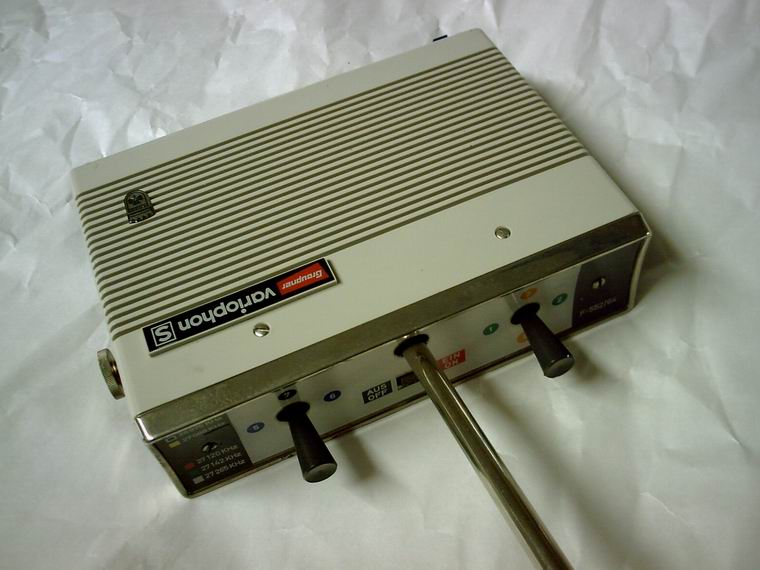

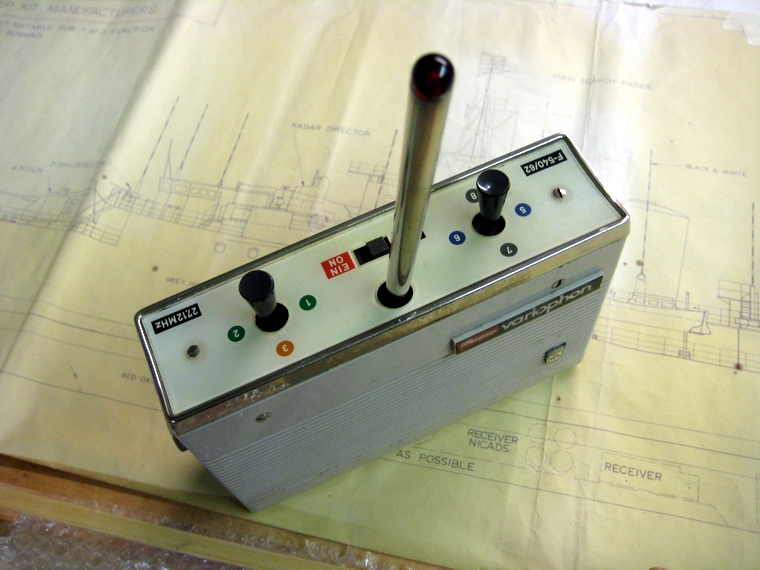

Graupner Variophon und Varioton Die Vorgeschichte: Schon seit "ewigen" Zeiten (~1975) habe ich einen Variophon 4K Sender, der funktionslos war gut aufbewahrt, da mir diese Fernsteuer- technik gefiel und ich hoffte, später mal das Gerät reparieren lassen zu können und mit einer Empfangsanlage zu komplettieren. Das ge- lang einige Jahzehnte hindurch nicht. nicht Zu meiner Fernsteuerungs Sammlung kam schließlich nach vielen Jahren eine sichtlich gebrauchte Variophon S Tipp-Fernsteuerungsan- lage, bereits mit Wechselquarz, aus den Jahren um 1962 mit 8 Kanälen (das sind 4 Funktionen/Rudermaschinen). Dazu gibt es die Empfangs- anlage mit Empfänger, vier Schaltstufen und dem dafür erforderlichen Akku Set dazu. Diese Anlage wurde mit dem Graupner AMATEUR zer- störungsfrei eingesetzt und später im Graupner Torpedoboot Dachs eingebaut. Später kam die ältere Variophon 8K Version mit Fixquarz 27,12mHz dazu, die als Reserve dient. Es folgte ein Variophon S 10 K Sender, schönst aussehend aber tot. Da bei den alten Geräten immer mit einem Ausfall meist infolge Tran- sistorsterbens zu rechnen ist, wurde ein Reservesender von einem Forum Schuiffe-Freund angekauft, der einwandfrei funktioniert. Dann fand sich ein Variophon 8K Sender mit Empfänger, Schaltstufen, Schalterkabel und Rücklaufregler und ich schlug zu. Alleine schon we- gen des raren Rücklaufreglers. Der erste Test der Empfangsanlage mit meinem aktuell verwendeten Variophon Sender war negativ. Auch der Test des Senders war negativ. Dann versuchte ich einen geladenen Akku und siehe da, mein YA-Meter zeigte Regung, der Sender tut was. Mit einem zweiten Messgerät konnte die Sendefrequenz gemessen werden und man glaubt es nicht, es zeigte 40,68mHz an. Nun fand sich auch am Empfänger ein Kleber mit 40,68 drauf. Doch diese Anlage gab es bei Graupner nie! Dennoch reparierte und verbeserte mein Elektroniker die Anlage und baute eine neus Schaltung für den Pendler Empfänger. Nun habe ich unbewusst ein Sondergerät erhalten. Um meine Sammlung an Variophon Geräten abzurunden, kaufte ich noch einen Variophon 2 Sender samt Empfänger, Schaltstufen und 2 Bellamatic Rudermaschinen dazu. Damit bin ich mit meiner Graupner Variophon Sammlung zufrieden. Zur Technik Variophon und Varioton: Die 27 mHz AM Sendefrequenz wird beim Variophon Sender mit dem 27,12mHz Gro0quarz stabilisiert. Bei den späteren Variophon S - Anla- gen, die gleichzeitig den Betrieb mehrerer Modelle ermöglichten, waren bereits die postalisch für Modellflug genehmigten Wechsequarze in Verwendung. Der kleine und leichte Pendelaudion-Empfänger hat keinen Quarz und reagiert daher auf beide Sendervarianten. Die moderne Superher S Empfänger hat auch Wechselquarze. - Möchte man mit einem älteren Variophon Sender (27,12 mHz) einen Superhet Empfänger betreiben, benötigt er den Empf.-Quarz 26.600mHz (rote Lasche, Best.Nr 3527). Mein Sender funktioniert einwandfrei und ich wollte wissen und testen, wie man früher mit Tipp-Anlagen fliegen konnte. Ich baute deshalb einen Graupner Amateur in dem ich die Empfangsanlage, bestehend aus einem Superhet-Empfänger und 3 Schaltstufen (Seite, Höhe ,Gas (war Fließauf- gabe)) mit der zugehörigen Stromversorgung einen bruchfreien Testflug durchführen konnte. Das Gesamtgewicht dieser Empfangsanlage betrug stattliche 653g! (Nach Umrüstung auf heutige Technik wiegt die Empfangs- anlage nur 130g!) Der Variophon-Sender hat eine 12V Stromversorgung, der Empfänger benötigt 6V und für die Servos wurden 2,4V benötigt. (Ausnahmen: Kinematic 4,5V, Duomatic 6V, Motomatic?) Vorteil der Variophon Steuerung ist, dass es viele 2,4V Zweikanal-Ruder- maschinen für alle möglichen Anwendungen gibt. Störend empfand ich beim Mamteur-Flug die rasche Auslenkgeschwin- digkeit der Bellamatic Rudermaschinen, da ich mit meinen langsamen Fingern keine kürzeren Impulse schaffte, um geringere Ruderausschlag zu erreichen. Zusätzlich verwendete ich jedoch die raren Rücklaufregler, die die Ruder rascher in die Neutralstellung zurücklaufen ließen. Erschwerend war dabei, dass niemand mehr wußte, dass man nur ge- rínge Ruderausschläge beim Modellflugzeug Amateur benötigt. Das hätte mir den Erstflug wesentlich leichtert. Besonders erfreut bin ich, dass mein Zufallskauf mir nach Überholung des senders und des pendler Empfängers eine wohl einzigartige Variophon Steuerung mit 40,68mHz. Bei Graupern gab es diese Version nicht. Fehlfunktionen bei alten Teilen ergeben sich oft bei den Varioton-Schalt- stufen durch Oxydation bei den Relaiskiontakten und /oder speziell den alten Transistoren. Hier einzugreifen ist sehr heikel und ist bei mir immer kaum erfolgreich verlaufen. Nachdem die Graupner Steuerungen stark verbreitet waren, bekommt man heute dazu Ersatzteile und gebrauchte Stufen im Internet zu kaufen. Ob sie jedoch auch funktionsfähig sind, bleibt allerdings eine große Frage.			Variophon S 8K mit 27mHz Wechselquarz Variophpn 8K, 27,12mHz Variophon 4K, 27,12mHz Variophon 2 4K, 2712mHz Varioton Empfangsteil mit Superhet Empfänger,Schaltstufen und Rücklaufregler Bellamatic Zweikanal Rudermaschine Bellamatic nicht neutralisierend Kinematic Einkanal Rudermaschine
Robbe T4 , Robbe T5, Robbe T 6 DN und Futaba FP-3
Robbe T4, Robbe T5, Robbe T6 und Futaba 3C Da für mich in der Jugend Graupner Steuerungen immer zu teuer waren, folgte der alten OMU Tippsteuerung meine erste moderne Proportiona- lsteuerung, die Robbe T4 Digital Proportional. Mit der war ich bei meiner Anfangsfliegerei lange Zeit glücklich und volkommen zufrieden. Der Sender Robbe T4 war 1971 meine erste proportionale Steuerung die mir in der Lernphase des Modellflugs eine treue Hilfe war. Sie funktio- nierte lange, doch ein Zusammenstoß mit der Hochspannungsleituing be- endete den Gebrauch, der Empfänger war kaputt gegangen. Die Anlage faszinierte mich und im Ruhestand kaufte ich einen Sender, wie ich ihn ehemals hatte. Doch Sender ohne Empfänger geht nicht und die Suche nach einem originalen Empfänger war lange Zeit erfolglos. Schließlich konnte ich ein Set mit Empfänger kaufen und prüfen, ob meine gekaufter Sender funktioniert. Er war OK, doch fehlten für eine Anwendung Servos mit einen fünfpoligen Servoanschluss (2x 2,4V und Impuls). Nun begann die Suche nach anderen Empfängern, bei denen moderne dreipolige Servos verwendet werden können. Nachforschungen und Er- probungen ergaben, dass AM-Empfänger verwendbar sind. Mit AM Quarz- paaren funktionieren diese Steuerungen wie einst. Natürlich fehlen bei den Sendern alle Funktionen moderner Steuerungen wie Ruder-Mittenverstel- lung, Ruderwegbeeinflussung oder diverse Kanal-Mischungen etc. Diese Funktionen waren /sind grundsätzlich nur mechanisch zu lösen. Leider sind bei den Anlagen dieser Serie Änderungen eingelaufen, wie die Verwendung von FM und auch die Frequenz 35mHz. Nachdem ich schon 6 Sender verschiedener Ausstattung habe ist mit noch immer un- klar was sie können, denn die Verkäufer entnehmen die Quarze, die Aufschluss über Frequenz und Modulationsart AM oder FM geben, aus den Anlagen heraus. Leider fehlt auf den Geräten auch eine dement- sprechende Kennzeichnung ob Fm oder AM Modulation vorliegt. Wie oben schon beschrieben, können für alle AM Sender, zB. auch für die Robbe "digital 4",Empfänger von Graupner mit SSM oder andere mit SSM Quarzen verwendet werden. Empfänger wie der 27mHz AM Futaba FP-114H (Vierkanalempfänger) sind natürlich bestens geeignet. Bei FM- Sendern sind natürlich FM Quarze erforderlich. Originale Alt-Empfänger für T4 und T5 haben 5polige Servokabel. Das be- deutet, dass der Empfängerakku drei Kabel hat. Die Stromversorgung des Empfängers verwendet die gesamten 4,8V des Akkius, während die Servos mit zweimal 2,4V, also mit einer zusätzlichen Mittenanzapfung des Akkus, versorgt werden. Man benötigt dafür unbedingt einen 3poligen Akkuan- schluss! Die Verwendung eines 3 poligen Anschlusses beschädigt die alten S2- Servos, die anstelle mit 2,4V mit 4,8V auf Vollausschlag laufen und dann Schaden nehmen! Die meisten meiner T- und T DN-Sender haben ein Netz-Ladegerät einge- baut, welches nur funktioniert, wenn auch ein Empfängerakku geladen wird. Nachdem meist die Netzkabel fehlen habe ich mich entschlossen, die Empfänger-Ladebuchsen zur Verwendung der Senderladung umzulöten. So weit ich mich in die Materie eingearbeitet habe, kann ich den Unter- schied zwischen den T- und den T-DN-Anlagen nur datrin erkennen, dass der hauptschalter bei T auf der Oberseite des Senders liegt und das Anzei- gegerät senkrecht mittig liegt und die Abstrahlung des Senders anzeigt. Bei den DN-Geräten liegt der Schalter mittig zwischen den Knüppeln und das Anzeigegerät liegt darüber und zeigt die Batteriespannung an. Welche Modulationsart ei gerät hat, konnte ich bisher nicht herausfinden, ausgenommen es hatte beim Sender uud Empfänger das richtige Quarz- paar drinnen. Vielleicht findet sich jemand, der mir Aufklärung geben kann. Obigee Erkenntnisse entstanden durch den Ankuf weiterer Robbe Digital proportional Anlagen mit 4, 5 und 6 Kamälen. Futaba FP-3C Nachdem die oben erwähnten Robbe Sender Futabe.Produkte sind, wollte ich das ansehen. Ich kaufte daher eine alte Futabe 3 Kanal Steuerung im bekannten eckigen Gehäuse. Bei der gekauftem Futaba 3C-Steuerung schien einiges faul zu sein. Zuerst fiel mir auf, dass trotz gestecktem Quarz die Spannungsanzeige tot war. Enttäuscht entschied ich, den beiliegenden 6K-Empfänger für den Robbe T4-Sender zu verwenden. Und falls es mir später gelingt, den Sender in Betrieb zu nehmen, könnte ich einen AM 4K-Empfänger von Graupner, den B8 SSM (=AM) verwenden. Der Fehler bei der FP-3C war nach Losschrauben der Printplatte zu sehen, da am Anzeigeinstrument ein Anschluss frei war. Zum Vergleich sah ich mir einen ähnlichen Robbe Sender an und konnte erkennen, dass eine Drahtverbindung zu Gehäusemasse und dem Minuspol der Stromver- sorgung fehlte. Ich lötete die Verbindung ein und schon zeigte das Instru- ment die Spannung an. Ein Test mit einem bequarzten Empfänger ergab keine Servobewegung. Dann folgte der Radio Test auf 108 mHz (4x27mHz) bei dem man 27mHz- Sender hören konnte. Eine nachfolgende Vergleichsmessung mit dem unten sichtbaren yA-Messgerät und einem anderen Sender einen ergab sogar höheren Ausschlag, also mehr Abstrahlung. Folglich musste es mit dem Empfänger oder den Quarzen ein Problem geben. Erst nach Austausch des Quarzpaares funktionierte der Sender zufriedenstellend, und ist anzunehmen, dass einer der vorherigen Quarze nicht zum System passte, also ein FM-Quarz gewesen sein muss. Zuletzt gíng ich das Problem Ladebuchse an, bei der jedoch keine Strom- verbindung zum Akku zustande kam. Ich versuchte Einiges, baute aber eine zweite Ladebuchse ein, um den allfällig eingebauten Senderakku bei Bedarf aufladen zu können. Die originale funktionslose "Ladebuchse" wurde unverändert belassen.			Robbe T4 mit Ersatzempfänger Robbe T4 Printplatte Robbe T5, 40mHz Robbe T5 Sender Bauteilansicht Robbe T6 DN Futabe FP-3C, 27mHz Printplatte FP-3C


Robbe Digital T6 DN 27mHz AM	(Kanal 5)	das Servo bei dieser Anlage	Ansicht aller Empf.- Anschlusskabel

die T4-Anlage mit Futaba-Empfänger	Ersatzempfänger Futaba 27Mhz AM 4K	Sechskanal-Empfänger	Elektronik der Robbe Sender

Schieber-Servo FP-S2	Stecker- und Servoanschlüsse	Kontaktbelegung 5-pol. Stecker	Servostekerbelegg. dreipolige Servos (?)
Sammlung weiterer vintage Fernsteuerungen Meine "Sucht" an der Erkennung der Bauweise, Fertigumngstechnik und Funktion diverser Fern- steuerungsfabrikate führte mich zu weiteren Proportionalanlagen. Neben den in Deutschland be- kannten frühen proportionalsteuerungen von Metz, Gaupner Grundig, Multiplex, ... gab es auch in Österreich die Fa. Schiebl Elektronik, die mit der Viennaprop Fernsteuerung wohl die erste und einzige österreichische Fernsteuerung herstellte. (Heute bauen die Drohnen). Deutlch später begann Webra Enzesfeld mit dem Vertieb von modernen Fernsteuerungen, die anfangs denen von Microprop bis auf die Gehäusefarbe glichen. Etwas später baute Webra selbst Steuerungen mit der speziellen FMSI-Modulation. Neben diesen Anlagen finden sich in meiner Sammlung Steuerungen zB. von Kraft (USA) und an- deren USA-Steuerungen mit der 72mHz Frequenz.

Tippanlagen - Rudermaschinen und - Steuermöglichkeiten, Messgeräte für Feldstärke
Funktion der Alt-Rudermaschinen und ihre Verwendungsmöglichkeiten Schon eingangs wurde gesagt, dass die Tippanlagen von Robbe beim Telecont Empfangssystem die Verwendung von Fremdfabrikat-Rudernaschinen vorgesehen hat. Im Gegensatz dazu konnten bei den Grauper Anlagen nur Graupner Rudermaschinen verwendet werden. Bei Telecont wurde das auch durch die getrennte Stromversorgung der Rudermaschinen ermöglicht, wobei jedoch alle angeschlossenen Rudermaschinen mit der gleichen Spannung, 6V oder 2,4V (Graupner), arbeiten müssen. Alle Tipp-Rudermaschinen von Graupner oder anderen Herstellern, s.o. EKV, können daher ver- wendet werden. Das hat den Vorteil, die gegenüber den Telecont-Servos meist zarter gebauten und leistungsfähigeren Graupner Rudermaschinen wie Bellamatic, ServoAutomatic, Trimmomatic, Unimatic, Fahrtenregler, usw. verwenden zu können. Einkanal-Rudermaschinen Wie im Funktionsvideo sichtbar, wird die Einkanal-Rudermaschine EKV Rekord mit einer Taste, das ist EIN KANAL, betätigt. Man kann daher nur nachfolgende fixe Steuerfolge steuern: z.B.: Tasten = Rechtsausschlag, Taste aus = neutral, nächstes Tasten = links, Taste aus = neutral. Es ist also nicht möglich, zB. zweimal links zu steuern. Darüber hinaus gibt es spezielle Einkanal-Rudermaschinen von Telecont oder wie zB. die Graupner UNIMATIC u.a., die mit ihrem elektrischem Antrieb eine selbsstätige Neutralstellung er- möglichen. Mit speziellen Steuerscheiben können mit unterschiedlich langen Tastungen, andere Ruderausschläge erfolgen. Die Graupner KINEMATIC Einkanal-Rudermaschine kann neben der Ruderbetätigung mit ge- wünscht langen Ausschlägen, nach obiger Abfolge (re-li-re-li...), zusätzlich ermöglichen, dass bei kurzen Tastimpulsen auch eine einfache Elektromotor-Schaltung Vorwärts - Aus - Rückwärts - AUS usw.gelingt. Zweikanal-Rudermaschinen Bei Zweikanal-Rudermaschinen EKV ZR6 oder Graupner Bellamatic braucht man ZWEI KANÄLE zum Steuern, also einen Knüppel mit zwei Bewegungsrichtungen. So lange man den Knüppel in die Endstelle einer Richtung bewegt, so lange führt die Rudermaschine diesen Ausschlag aus. Dabei wird eine Rutschkupplung wirksam. Ist der Knüppel wieder in der Neutralstellung, läuft der Servoarm mit Federkraft (oder elektrisch) in die Mittelstellung zurück. Bei Graupner gibt es viele Zweikanal-Rudermaschinen wie die selbst neutralisiernde Bellamatic und die Duomatic. Es gibt auch Rudermaschinen, welche die angesteuerte Position halten, wie Servoautomatic, die Trimmomatic und der Fahrtregler, was die Einsatzmöglichkeiten erweitert.
Messgeräte zur Feldstärkemessung an Sendern
Vergleichsmessungen zwischen Sendern Kauft man gebrauchte RC-Elektronik, vor allem alte Sender und Empfänger, steht man meist vor der Frage, ob deren Funktion gegeben ist, ob die Sendeleistung noch stimmt. Es ist verständlich, dass nach zig Jahren Bauteile schadhaft werden und in der Folge die Funktion eines Senders / Empfängers leiden kann. Um zu sehen, welches Gerät schadhaft ist, ob es am Sender oder Empfänger liegt, überelgte ich laienhaft, mittes eines Vergleiches der Senderleistungen unterschei- den zu können, ob der Sender oder der Empfänger schadhaft ist. Da eine Kombination mit vorhandenen aktuellen Steuerungen nicht möglich ist, man jedoch gerne über die Funktion Bescheid wüsste, entschied ich mich zum Vergleich der Messung der Feldstärke eines funktionierenden Senders, mit dem zu vergleichenden anderen Sender. Dass beide Sender von der selben Type sein sollten, erscheint klar, es ist aber nicht immer möglich. Für den der Test zweier typgleicher Telecont S2 Sender, musste am ersten Sender das yA Meter Messgerät mit dem Drehknopf auf einen bestimmten Anzeigewert der Abstrahlung eingestellt werden. Danach konnte der zweite Sender in der gleichen Messegrätposition gemessen werden. Wie man auf den Bildern sieht war der erste Testsender auf 25yA eingestellt. Die Messung des zweiten, identen Senders ergab nur den Messwert 15yA. Nun ist es offenbar so, dass die kleine Differenz von 10yA nicht bedeutet, dass der Sender deutlich mindere Sendeleistung abstrahlt. Für Minderleis- tung müsste der Wert wesentlich geringer sein. Denn ein nachfolgender Reichweitentest auf 20m bei eingeschobener Senderantenne zeigte eine fehlerlose Funktion des Senders, obwohl die Antennen des Empfängers eingerollt war. Das Beispiel zeigt, dass bei Unsicherheit nur ein Reichweitentest nach Betriebsanleitung diese Frage lösen kann. Eine Messung mit dem zweiten Messgerät ergab, dass der "bessere" Sender mit dem modernen Standard Quarz 27,120mHz bestückt war, den höheren Messwert ergab und die genaue Frequenz- angabe. Im zweitenTelecont-Sender dürfte der alte Quarz geblieben sein und die Frequenzmes- sung war unklar. - In beiden Fällen war die Reichweite in Ordnung. Nur eine Messung der Sender oder Empfänger durch einen Elektronikfachmann mit dement- sprechenden Messgeräten wie einem Oszillographen, kann die Funktion eindeutig klären. Dummer Weise scheint mir, dürften die Messwerte in Abhängigkeit von Modulation und Sendefre- quenz, zusammenhängende Abweichungen ergeben. Um einen brauchbaren Vergleich zu bekom- men, sollte man nur in Frequenz und Modulationsart idente Sender messen und vergleichen. Nachdem hier auch AM und FM eine Rolle spielen dürfte, fand ich bei der Suche nach Informati- onen, die abgebildeten Messgeräte, die bei Fachleuten natürlich nur mitleidiges Lächeln auslösen. Sehr hilfreich ist meine Testmethode leider nicht! - Erfolg gibt es nur mit Test mittels Oszillographen.


my-Meter	suercom Messgerät	Vergtleichsmessung 1: 25yA	Vergleichsmessung 2: 15yA

Robbe aller Empf.- Anschlüsse	Stecker- und Sevoanschlüsse	Kontaktbelegung 5-pol. Stecker	Servostekerbelegg. dreipolige Servos (?)
