Vorwort

  Mein erster Variophon S 8K Sender wurde im Modellflugzeug AMATEUR verwendet
 und funktionierte zuletzt im Torpedoboot ZOBEL (=DACHS) noch immer einwandfrei. Ein als
 Reserve angekaufter Sender entpuppte sich als einzigartige, auf 40mHz umgebaute Variophon
 8K Anlage. Sie wurde von meinem Elektronikfachmann mit neuen Transistoren und moderner
 HF-Platine ausgerüstet. Mit dem ebenfalls modernisierten Pendler Empfänger wird sie später
 in der Graupner MS HELGOLAND verwendet. Irgendwann entstand der Wunsch, einen 10K
 Sender zu besitzen.

  Für die Variophon Sender gab es zahlreiche Rudermaschinen für diverse Spezialaufgaben.
 Hauptsächlich wurden Bellamatic Rudermaschinen verwendet, die eine Federkraft Neutralisie-
 rung hatten, die jedoch relativ langsam zurückliefen. Um den Rücklauf zu beschleunigen gab es
 Rücklaufregler.
 Erklärung Rücklaufregler: Durch diesen Regler wird der installierte Kurzschluss des Servomo-
 tors in der Schaltstufe, der den Rücklauf des Bellamatic-Servos stark verlangsamt, regulierbar
 aufgehoben und das Servo kehrt nach dem Vollausschlag wie voreingestellt, rascher wieder in
 die Neutrallage zurück.

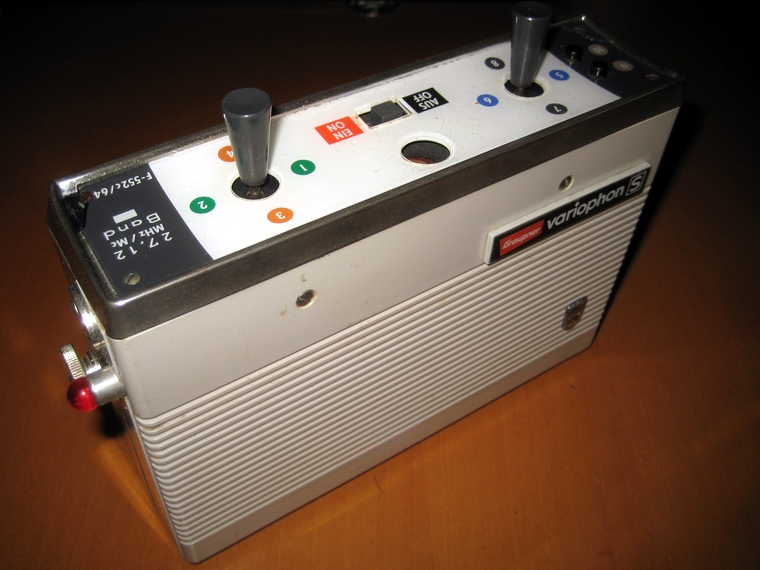

  Die Serie meiner 10K-Sender

 Mein erster 10K Sender war in sehr gutem optischen Zustand, doch funktionierten scheinbar
 K 9 und K 10 nicht. Nun muss erwähnt werden, dass die Schaltsufe 5 (K9-K10) den Eindruck
 macht, dass sie möglicherweise fehlerhaft ist, und daher am schönen Sender vielleicht doch
 kein Fehler vorliegt.
 Nach Jahren der Ungewissheit ersuchte ich meinen Elektronik Fachmann den Sender zu prü-
 fen und eventuell zu reparieren. Mit dem Oszillographen hat er allerdings festgestellt, dass der
 HF-Teil defekt sei und er keine Zeit zur Fehlerbehebung hätte. Der Sender kam unverrichteter
 Dinge wieder zurück.
 Bei meinem erst kürzlich unternommenen Test war wieder zu sehen, dass die Tastschalter viel-
 leicht nur oxidiert sein könnten, denn die anderen Kanäle schienen zu funktionieren. Ein Repa-
 raturversuch wurde nicht unternommen, da von einem Forum-Schiffe-Freund ein schöner und
 funktionierender (nur) 8K Sender angekauft werden konnte. Der schöne 10K Sender kann ohne
 Reparatur nur zu Schauzwecken verwendet werden.
 Bei einem neuerlichen Testversuch funktionierten die 8 Kanälem doch nach vorübergehender
 Abschaltung des Senders war es vorbei. Bei einem verzweifelten Versuch an zwei Knüppeln
 zu ziehen, funktionierten zwei Funktionen, jedoch nicht die von den Knüppeln gesteuerten. Nach
 einer Pause und Kontrolle der Akkuspannung funktionierte der Sender wieder, wenngeleich auch
 nicht über eine längere Zeit. Dass kanal 9-10 nicht funktioniert ist das kleinere Übel.
 Eine Vergleichskontrolle der Sendereabstrahlung mit dem µA-Meter zeigte gute Abstrahlung an.
 An der HF liegt es also nicht. -  Nicht weiter schlimm, ist eben bur als Schauobjekt verwendbar.

 Im Jahr 2025 konnte ich mit Glück einen weiteren 10K Variophon S Sender ( Nr.2 ) ankaufen,
 der zusätzlich mit einem Pendler Empfänger und den Schaltstufen 7-8 und 9-10 angeboten
 wurde. Der Sender und Empfänger mit den vier Schaltstufen ist in Ordnung. Leider ist die
 fünfte hellbraune Schaltstufe K9 - K10, nur halbseitig verwendbar. Das würde genügen, eine
 Einkanal Rudermaschine, zB Unimatic, verwenden zu können.

 Dem Kauf eines weiteren 10K Senders (Nr 3) konnte ich im Oktober 25 nicht widerstehen,
 denn um nur 40.-€.! bekommmt man nichtmal Ersatzteile zu kaufen. Ich ging davon aus, dass
 der Sender zu dem Preis nicht intakt sein würde. Außer kleinen Schäden am Gehäuseboden
 war optisch nichts zu bemängeln.
 Beim ersten Test funktioniert der scheinbar viel verwendete und sehr verstaubte Reservesen-
 der schließlich doch. Die mit meinem  µA-Messgerät gemessene Vergleichs-Antenenabstrah-
 lung an der Senderantenne zeigte eine ungewöhnlich starke Abstrahlung an, die doppelt
 so hoch war, als die bei dem langen und oft von mir erfolgreich verwendeten 8K Sender ist.
 Ein Zusatztest mit dem Surecom-Frequenzmessegrät zeigte die Senderfrequenz 27,124mHz
 an, wobei der eingesteckte Sender-Wechselquarz 27,125mHz hat. Das ist eine hervorragend
 genaue Sendefrequenz.
 Ein weiterer Test mit dem Radio auf 108Mhz (eine Vielfache von 27Mhz), ließ die Tonferquen-
 zen der einzelnen Kanäle hörbar werden. Wegen meiner bereits eingetretenen Hörschwäche
 konnte ich die hohen Töne der Kanäle K8, K9 und K10 nur leise hören. -  Im Zuge der Tonkon-
 trolle fiel auf, dass die Taster von K 9 und K 10 schwergängig sind. Als Abhilfe wurden die nahe-
 gelegenen Schrauben der Deckplatte gelockert, die Platte geringst verschoben und damít das
 Klemmen der Taster behoben.
 Der Sender wurde danach zusätzlich mit dem Rumpf des Segelflugmodells Phönix erprobt und
 die Ruder bewegten sich, wenngleich scheinbar am K 4 fallweise ein Kontaktfehler wegen ver-
 mutlicher Verschmutzung der Kontakte auftrat. Bei einer intensiveren Testung war zu erkennen,
 dass der Kontaktfehler beim K4 fallweise besteht, aber nach einstündigem Test verschwand der
 Fehler.
 Klar wurde, dass der Sender vollkommen intakt ist, nachdem er mit Sender Nr 2 vergleichsweise
 betätigt woren war. Allerdings war nun ein Fehler bei Sender Nr 2 aufgetreten, da K5 und K6
 keine Bewegung an der Bellamatic ermöglichten. EIne Kontrolle der Antenenabstrahlung war zu-
 friedensetlend. -  Nun, vielleicht funktioniert er wieder mal, wenn es wärmer ist. In diesem Zustand
 wäre er nur für einfache Schiffsmodelle verwendbar.
